Carbon Steel 90 Grad minkeb

Il-minkbejn ASME B16.9 butweld huma manifatturati f'firxa wiesgħa ta 'dimensjonijiet (kombinazzjonijiet ta' dijametru ta 'barra u ħxuna tal-ħajt) biex jaqblu ma' ASME B36.10 u ASME B36.19 pajpijiet tal-karbonju, liga u stainless steel ta 'kull daqs bejn 2 u 48 pulzier (u 'l fuq)...

Ibgħat l-inkjesta

Introduzzjoni tal-Prodott

Il-minkbejn tal-buttweld ASME B16.9 huma manifatturati f'firxa wiesgħa ta 'dimensjonijiet (kombinazzjonijiet ta' dijametru ta 'barra u ħxuna tal-ħajt) biex jaqblu ma' pajpijiet tal-karbonju, liga u stainless steel ASME B36.10 u ASME B36.19 ta 'kull daqs bejn 2 u 48 pulzier (u 'l fuq).

L-minkbejn tal-buttweld taħt dijametru ta '24 pulzier huma prodotti billi jaqtgħu, tisħin u liwi ta' pajpijiet ta 'azzar mingħajr saldatura; minkbejn tal-pajpijiet ta 'daqsijiet akbar huma manifatturati, minflok, minn pajpijiet iwweldjati jew pjanċi tal-azzar.

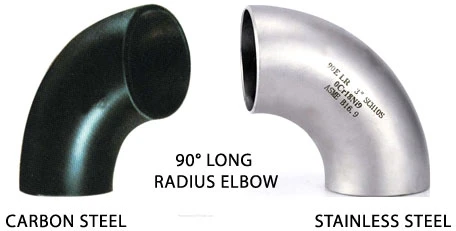

L-aktar tliet tipi komuni ta 'minkbejn fil-pajpijiet huma l-45, 90, u 180 grad (jew minkeb lura), kif muri fl-immaġini:

product-487-160 product-456-231 product-456-183

Minkbejn Buttweld 45 u 90 grad jistgħu jiġu manifatturati b'modi differenti, dawk ewlenin huma l- "proċess tal-mandrin" u l-"iffurmar kiesaħ" (metodi oħra huma l-iffurmar ellittiku u l-metodu tal-iwweldjar tal-ħjata doppja-).

Daqs:	Minkeb mingħajr saldatura: 1/2" ~ 24" DN15 ~ DN600, Minkeb iwweldjat: 4" ~ 78" DN150 ~ DN1900
Tip	Twaħħil tal-pajpijiet
Raġġ:	L/R minkeb (90deg & 45deg & 180deg.), S/R minkeb (90deg & 180deg.)
Materjal	azzar tal-karbonju
standards	ANSI, DIN, JIS, ASME u UNI eċċ
Ħxuna tal-ħajt:	sch10, sch20, sch30, std, sch40, sch60, xs, sch80, sch100, sch120, sch140, sch160, xxs, sch5s, sch20s, sch40s, sch80s
Standard tal-manifattura:	ANSI, JIS, DIN, EN, API 5L, eċċ.
Angolu tal-liwi:	Grad 15, 30, 45, 60, 90, 135, 180 u jista 'wkoll jimmanifattura skond il- angoli mogħtija mill-klijenti.
Konnessjoni	Butt-welding
Standard applikabbli	ASME,ASTM,MSS,JIS,DIN,EN
Kwalità: ISO 9001	ISO2000-Kwalità-Sistema ġiet mgħoddija
Ċanfrin tat-Tmiem:	Skont iċ-ċanfrin tal-kostruzzjoni tal-fittings tal-pajpijiet tal-iwweldjar
Trattament tal-wiċċ:	Żejt iswed blasted, sadid-.
Ippakkjar:	Wodden każ, borża tal-plastik pallet injam jew skond il-ħtiġijiet tal-klijenti

Dijametru Nominali		Dijametru ta' Barra f'Bevel		Ċentru sa Tmiem			Ċentru għal Ċentru		Lura għal Wiċċ
				45 grad Minkeb	Minkeb ta '90 grad		Minkeb ta '180 grad
				B	A		O		K
DN	NPS	Serje A	Serje B	Twil Raġġ	Twil Raġġ	Qasira Raġġ	Twil Raġġ	Qasira Raġġ	Twil Raġġ	Qasira Raġġ
15	1/2	21.3	18	16	38	-	76	-	48	-
20	3/4	26.9	25	19	38	-	76	-	51	-
25	1	33.7	32	22	38	25	76	51	56	41
32	1.1/4	42.4	38	25	48	32	95	64	70	52
40	1.1/2	48.3	45	29	57	38	114	76	83	62
50	2	60.3	57	35	76	51	152	102	106	81
65	2.1/2	76.1(73)	76	44	95	64	190	127	132	100
80	3	88.9	89	51	114	76	229	152	159	121
90	3.1/2	101.6	-	57	133	89	267	178	184	140
100	4	114.3	108	64	152	102	305	203	210	159
125	5	139.7	133	79	190	127	381	254	262	197
150	6	168.3	159	95	229	152	457	305	313	237
200	8	219.1	219	127	305	203	610	406	414	313
250	10	273.0	273	159	381	254	762	508	518	391
300	12	323.9	325	190	457	305	914	610	619	467
350	14	355.6	377	222	533	356	1067	711	711	533
400	16	406.4	426	254	610	406	1219	813	813	610
450	18	457.2	478	286	686	457	1372	914	914	686
500	20	508.0	529	318	762	508	1524	1016	1016	762
550	22	559	-	343	838	559	1676	1118	1118	838
600	24	610	630	381	914	610	1829	1219	1219	914
650	26	660	-	406	991	660	1982	1320	-	-
700	28	711	720	438	1067	711	2134	1422	-	-
750	30	762	-	470	1143	762	2286	1524	-	-
800	32	813	820	502	1219	813	2438	1626	-	-
850	34	864	-	533	1295	864	2590	1728	-	-
900	36	914	920	565	1372	914	2744	1828	-	-
950	38	965	-	600	1448	965	2896	1930	-	-
1000	40	1016	1020	632	1524	1016	3048	2032	-	-
1050	42	1067	-	660	1600	1067	3200	2134	-	-
1100	44	1118	1120	695	1676	1118	3352	2236	-	-
1150	46	1168	-	727	1753	1168	3506	2336	-	-
1200	48	1220	1220	759	1829	1219	3658	2440	-	-
